Faster rcnn Principle Introduction

Faster RCNN

two-stage

• 先通过RPN初步筛选质量还不错的proposal
• 再通过predict head微调

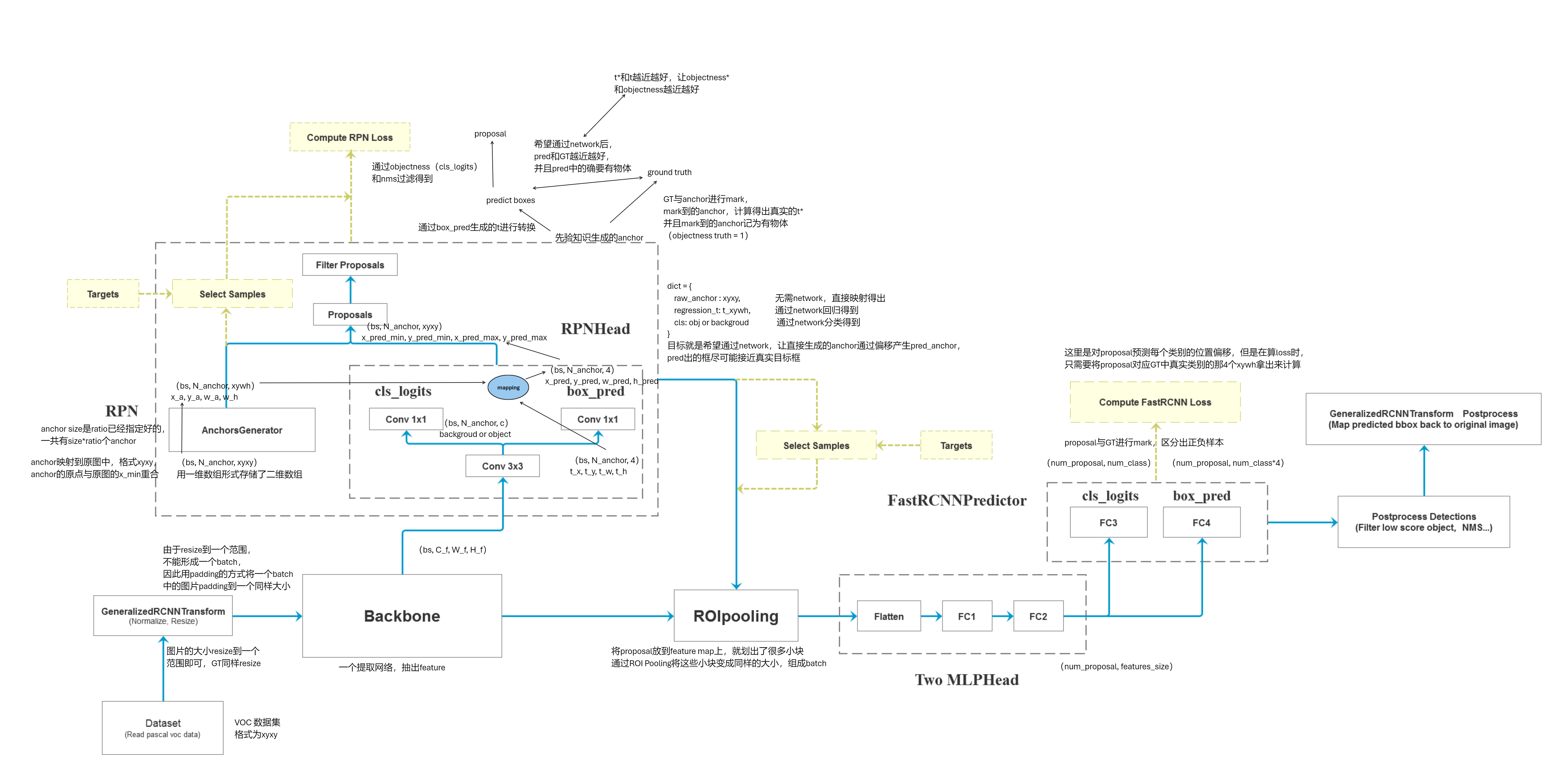

Model Struct

• Backbone + RPN + ROIPooling + PredictHead

RPN

• RPNHead
  • cls_logits -> (-1, num_anchors, 1)
    • objectness的概率
  • box_pred -> (-1, num_anchors, 4)
    • xywh, 是预测出的是anchor与predict box之间的bias
• AnchorGenerate
  • 先验知识生成不同size和scale的anchors, (-1, num_anchors, 4)
    • xyxy格式, 是anchors在原图上的坐标
• target
  • 所有anchors与Ground Truth进行关联, 划分出正负样本

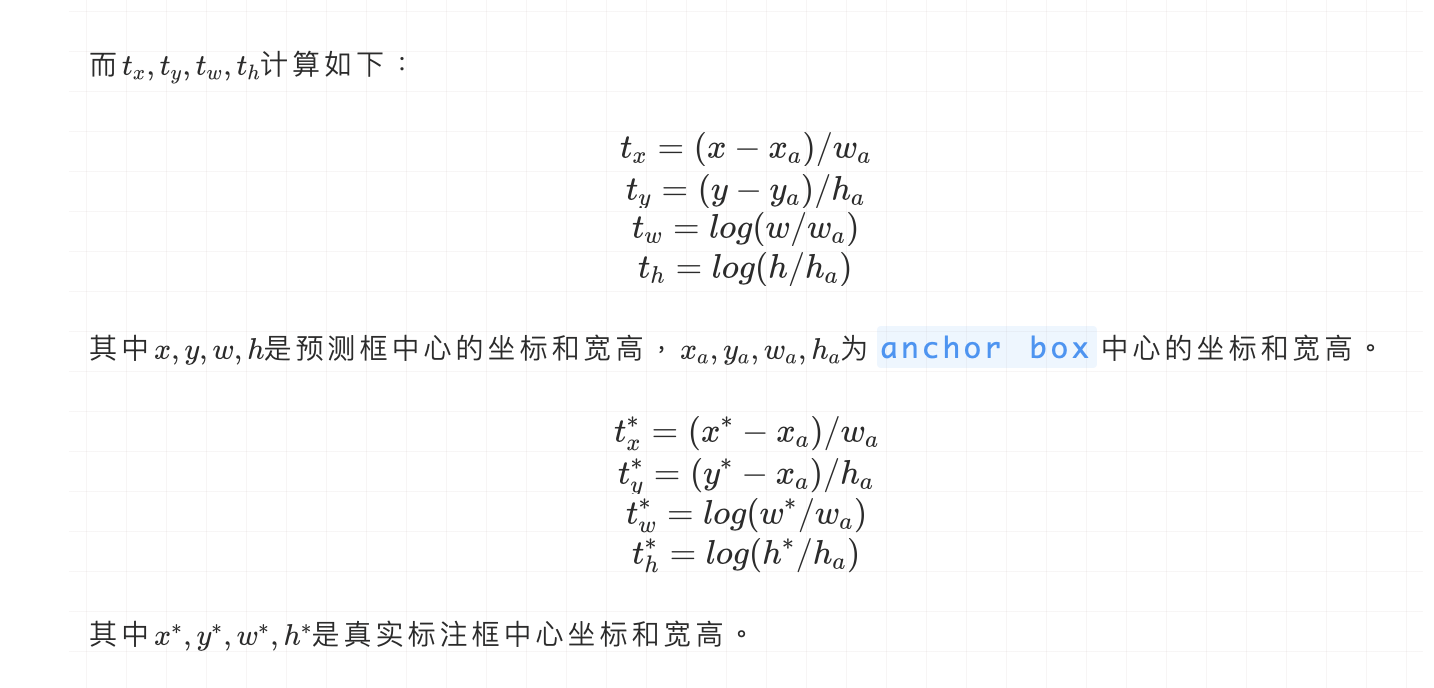

  • 记录anchors与Ground Truth的xywh格式下差的bias
  •
• RPN Loss
  • cls loss
    • 二分类问题
  • box loss
    • 预测出的box_pred的bias与真实的bias做L1 Loss
    • pred bias与truth bias越接近越好
• Proposal
  • (-1, num_proposal, 4)
    • xyxy格式
    • 通过pred box的bias与Ground Truth进行计算得出
  • 与loss计算独立, 是在生成的所有anchors中, 通过IoU和NMS筛选后的anchors

ROI Pooling

• input
  • 将proposal放到feature map上, 将proposal标识的这些位置的feature pieces提取出来
• output
  • 将不同大小的feature pieces变成相同的大小, 组成batch传入后面的网络中

Predict Head

• output
  • cls_logits -> (-1, num_proposals, num_classes)
  • box_pred -> (-1, num_proposals, num_classes*4)
    • 给所有类别都预测了xywh的bias
• loss
  • 与RPN Loss基本相同, proposal与Ground Truth关联, 区分正负样本
  • 在计算box loss时, 取Ground Truth真实类别对应的pred box中的那4个值(t_xywh)计算loss
